Firewalls

ansible-provision uses fireviz to map and create security groups:

firewall.gv

1
2
3
4
5
6
7
digraph G {
    node[shape=rectangle]

    "Internet" -> "ELB" [xlabel="80,443"]
    "ELB" -> "Web" [xlabel="80,443"]
    "App" -> "DB" [xlabel="5432"]
}

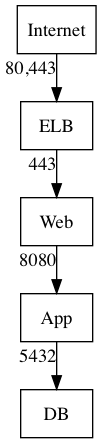

to generate an image use: dot firewall.gv -Tpng -o firewall.png
